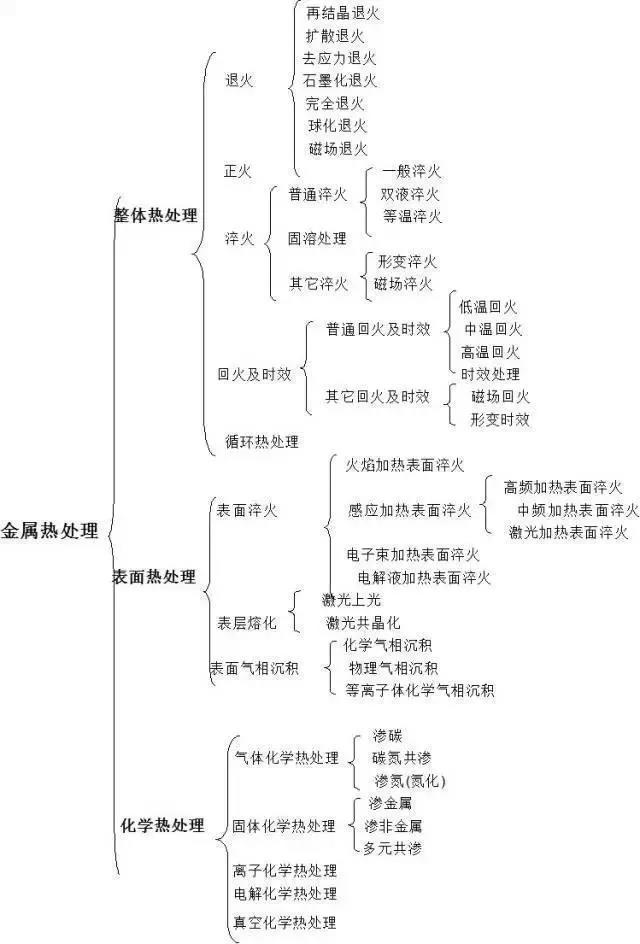

熱處理的作用就是提高材料的機(jī)械性能、消除殘余應(yīng)力和改善金屬的切削加工性。按照熱處理不同的目的，熱處理工藝可分為兩大類：預(yù)備熱處理和最終熱處理。

一、預(yù)備熱處理

預(yù)備熱處理的目的是改善加工性能、消除內(nèi)應(yīng)力和為最終熱處理準(zhǔn)備良好的金相組織。其熱處理工藝有退火、正火、時(shí)效、調(diào)質(zhì)等。

（1）退火和正火

退火和正火用于經(jīng)過(guò)熱加工的毛坯。含碳量大于0.5%的碳鋼和合金鋼，為降低其硬度易于切削，常采用退火處理；含碳量低于0.5%的碳鋼和合金鋼，為避免其硬度過(guò)低切削時(shí)粘刀，而采用正火處理。退火和正火尚能細(xì)化晶粒、均勻組織，為以后的熱處理作準(zhǔn)備。退火和正火常安排在毛坯制造之后、粗加工之前進(jìn)行。

（2）時(shí)效處理

時(shí)效處理主要用于消除毛坯制造和機(jī)械加工中產(chǎn)生的內(nèi)應(yīng)力。為避免過(guò)多運(yùn)輸工作量，對(duì)于一般精度的零件，在精加工前安排一次時(shí)效處理即可。但精度要求較高的零件（如座標(biāo)鏜床的箱體等），應(yīng)安排兩次或數(shù)次時(shí)效處理工序。簡(jiǎn)單零件一般可不進(jìn)行時(shí)效處理。除鑄件外，對(duì)于一些剛性較差的精密零件（如精密絲杠），為消除加工中產(chǎn)生的內(nèi)應(yīng)力，穩(wěn)定零件加工精度，常在粗加工、半精加工之間安排多次時(shí)效處理。有些軸類零件加工，在校直工序后也要安排時(shí)效處理。

（3）調(diào)質(zhì)

調(diào)質(zhì)即是在淬火后進(jìn)行高溫回火處理，它能獲得均勻細(xì)致的回火索氏體組織，為以后的表面淬火和滲氮處理時(shí)減少變形作準(zhǔn)備，因此調(diào)質(zhì)也可作為預(yù)備熱處理。由于調(diào)質(zhì)后零件的綜合力學(xué)性能較好，對(duì)某些硬度和耐磨性要求不高的零件，也可作為最終熱處理工序。

二、最終熱處理

最終熱處理的目的是提高硬度、耐磨性和強(qiáng)度等力學(xué)性能。

（1）淬火

淬火有表面淬火和整體淬火。其中表面淬火因?yàn)樽冃?、氧化及脫碳較小應(yīng)用較廣，而且表面淬火還具有外部強(qiáng)度高、耐磨性好，內(nèi)部保持良好的韌性、抗沖擊力強(qiáng)的優(yōu)點(diǎn)。為提高表面淬火零件的機(jī)械性能，常需進(jìn)行調(diào)質(zhì)或正火等熱處理作為預(yù)備熱處理。一般工藝路線為：下料--鍛造--正火（退火）--粗加工--調(diào)質(zhì)--半精加工--表面淬火--精加工。
（2）滲碳淬火：其工藝路線一般為：下料-鍛造-正火-粗、半精加工-滲碳淬火-精加工。當(dāng)局部滲碳零件的不滲碳部分采用加大余量后，切除多余的滲碳層的工藝方案時(shí)，切除多余滲碳層的工序應(yīng)安排在滲碳后，淬火前進(jìn)行。

（3）滲氮處理

滲氮是使氮原子滲入金屬表面獲得一層含氮化合物的處理方法。滲氮層可以提高零件表面的硬度、耐磨性、疲勞強(qiáng)度和抗蝕性。由于滲氮處理溫度較低、變形小、且滲氮層較?。ㄒ话悴怀^(guò)0.6~0.7mm），滲氮工序應(yīng)盡量靠后安排，為減小滲氮時(shí)的變形，在切削后一般需進(jìn)行消除應(yīng)力的高溫回火。
山東一然依靠多年來(lái)在行業(yè)中沉淀下來(lái)的優(yōu)秀專業(yè)技術(shù)，在天然氣鍛造爐、熱處理爐設(shè)計(jì)、工藝制造、研發(fā)更新等方面，保障了客戶的各項(xiàng)技術(shù)指標(biāo)。同時(shí)覆蓋全國(guó)的強(qiáng)大售后服務(wù)團(tuán)隊(duì)，真誠(chéng)地為每一位客戶服務(wù)，給客戶提供可靠的售后保障。因?yàn)閷Ｗ?，所以專業(yè)！一然，讓天空更藍(lán)！
